La forma fácil de pasar del diseño a la medición ZEISS CALYPSO Options

Electrodos de erosión

PRESET

Características destacadas

  • Reducción de los tiempos de preparación de las máquinas en un 90 %
  • Mayor precisión en la alineación
  • Ahorro de costes y tiempo
  • Aumento de los tiempos de ejecución de las máquinas de 2.000 a 6.000 horas por máquina al año
  • Producción sin intervención humana: el proceso de producción apenas requiere actividades manuales, de modo que aumentará su competitividad global
  • Producción ininterrumpida

Predefinir los electrodos y las piezas de forma rápida

El módulo ZEISS CALYPSO PRESET le permite predefinir sus electrodos y piezas de forma rápida y sencilla. No solo reduce los tiempos de preparación de las máquinas, sino que también ofrece una mayor precisión. Desde la colocación manual de palés hasta el sistema de control de procesos totalmente automatizado: con el módulo de erosión PRESET se determina en pocos minutos la desviación y el giro al cambiar electrodos de erosión.

PRESET ofrece un conjunto de planes de medición estándar. Se guía a los usuarios de forma gráfica por el proceso manual de medición. Dispone de extensiones CNC para geometrías básicas cuadradas y redondas.

Qué hace PRESET

PRESET le permite predefinir y comprobar la calidad de sus electrodos y piezas. En primer lugar, se define el punto cero en el sistema de fijación. Después, puede seleccionar una macro y comprobar tanto el electrodo como la pieza. Puede generar fácilmente sus propias macros en la biblioteca de macros. En el paso siguiente, tiene a su disposición un archivo con los datos de desviación, que puede exportar directamente o transferir al software de gestión de tareas.

Este software inicia la medición, recibe los datos de desviación y los envía a los sistemas de producción. PRESET es compatible con el software de gestión de tareas de Zimmer & Kreim, System 3R, Röders y CERTA, entre otros proveedores. Además, PRESET reconoce todos los formatos CAD estándar.

Either select an existing macro or generate your own macros in the macro library to preset your electrodes and workpieces.
Either select an existing macro or generate your own macros in the macro library to preset your electrodes and workpieces.

Exportación de datos de desviación: admite todos los formatos específicos del fabricante relevantes

AEG, AEG Elotherm, AGIE Data Catalogue, AGIE Vision, CERTA (Zwicker), Charmilles, Digma, DMG MORI, Erowa, Exeron, FEHLMANN VERSA 825, Hansen, Hermle, Ingersoll, Micron, Maegerle Fixture, Maegerle Grinding, Makino, Maho-Hansen, Mazak Mazatrol Matrix Nexus 2, Mitsubishi, ROBOCUT a-CiA series, Röders, SGL, Sodick, System 3R, Walter, Zimmer & Kreim

¿No incluye el formato que necesita? En ese caso, envíenos la información siguiente:

  • ¿Qué software de gestión de tareas utiliza para conectarse?
  • ¿Qué máquina de medición y formato CAD utiliza?

Download more information

Gear Metrology Poster, EN

Gear Metrology Poster, EN
página(s): 1
tamaño del archivo: 1420 kB

Gear Metrology Specifications, EN

Gear Metrology Specifications, EN
página(s): 6
tamaño del archivo: 529 kB

Kostenloses ZEISS CALYPSO Offline-Paket - Promotion Flyer, DE

Kostenloses ZEISS CALYPSO Offline-Paket - Promotion Flyer, DE
página(s): 1
tamaño del archivo: 289 kB

Zahnradmesstechnik Poster, DE

Zahnradmesstechnik Poster, DE
página(s): 1
tamaño del archivo: 1421 kB

Zahnradmesstechnik Technische Daten, DE

Zahnradmesstechnik Technische Daten, DE
página(s): 6
tamaño del archivo: 540 kB

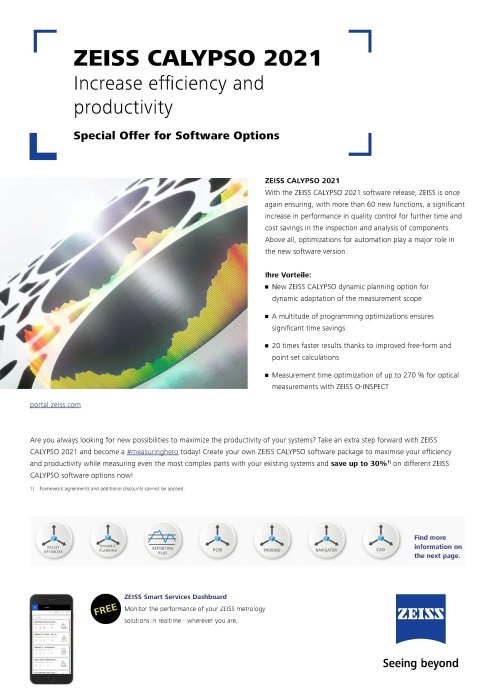

ZEISS CALYPSO 2021 - Flyer Action Software Options - EN

ZEISS CALYPSO 2021 - Flyer Action Software Options - EN
página(s): 2
tamaño del archivo: 237 kB

ZEISS CALYPSO 2021 - Special Offer Flyer - Software Options - DE

ZEISS CALYPSO 2021 - Special Offer Flyer - Software Options - DE
página(s): 2
tamaño del archivo: 241 kB

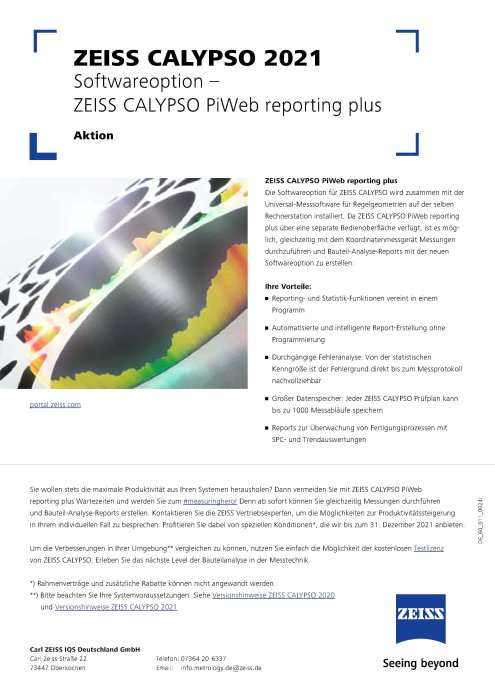

ZEISS CALYPSO 2021 - Special Offer Flyer - ZEISS CALYPSO PiWeb reporting+ - DE
